Zpětné dvoukřídlé klapky Série 700HP

Zpětná dvoukřídlá klapka Série 700HP s pracovním tlakem až 24 bar. Vyznačuje se dlouhou životností, jednoduchou údržbou a manipulací. Možnost horizontální i vertikální instalace.

  • JMENOVITÁ SVĚTLOST:
    DN50 – DN600
  • PRACOVNÍ TLAK:
    10 bar / 16 bar
  • PŘIPOJENÍ MEZI PŘÍRUBY:
    PN10 / PN16 / PN25
  • TEPLOTNÍ ROZSAH:
    -25°C / +125°C
  • PRACOVNÍ MÉDIUM:
    Čistá a odpadní voda, ropa a plyn
  • MATERIÁLY:
    Těleso: ASTM B148 C95800
    Disk: ASTM B148 C95800
    Hřídel: Monel 400
    Těsnění: Lintegral
    Pružina: Inconel X750
    Uložení: ASTM B148 C95800
  • Standardy

    Zkouška těsnosti:

    • ČSN EN 12266-1, Třída A
    • ISO 5208, Třída A

    Stavební délka:

    • ČSN EN 558

    Připojení mezi příruby:

    • ASME B16.5

    Pracovní norma:

    • ASME B16.34

    Značení:

    • EN 19
  • Základní rozměry

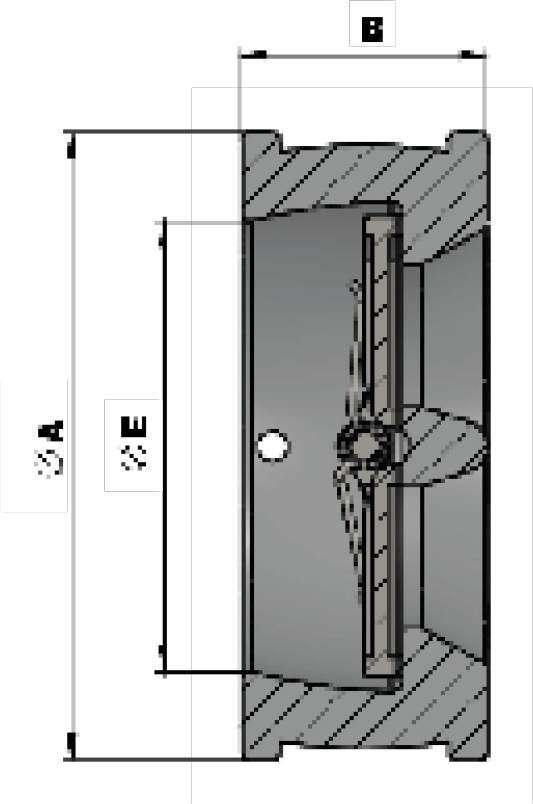

    Základní rozměry armatury
     DN A B E Kg
    mm Inch
    50 2" 104 60 40 2,5
    65 2"1/2 123 66 60 3
    80 3" 136 73 75 4
    100 4" 174 73 75 6,5
    125 5" 197 85 120 10
    150 6" 222 98 145 12
    200 8" 279 127 175 25
    250 10" 339 146 240 32
    300 12" 409 181 295 57
    350 14" 450 184 350 85
    400 16" 514 191 380 128
    450 18" 549 203 425 131
    500 20" 606 219 495 198
    600 24" 717 222 590 260

    Rozměry jsou uvedeny v mm.

Prospekt

ABO-valve-Serie-700_800pdf
