VÝVOJ NOVÉ GENERACE EXCENTRICKÝCH MOTÝLKOVÝCH KLAPEK S OPTIMALIZOVANOU GEOMETRIÍ KUŽELE
Projekt je zaměřen na vývoj nové konstrukce 4E motýlových klapek v produktové škále DN 150 – DN 600 pro použití v extrémních teplotních podmínkách. Tato nová konstrukce vychází z principu excentrického uložení disku, kdy osa otáčení uzavíracího elementu není souosá s tělesem klapky. Díky tomu se při zavírání disk po většinu dráhy pohybuje bez přímého kontaktu se sedlem, což výrazně snižuje tření a opotřebení, a kontakt nastává až v konečné fázi pohybu.
Hlavní technickou inovací, kterou projekt přináší, je nový typ sedla. Sedlo je část klapky, do které disk dosedá a která zajišťuje těsnost armatury. U běžných řešení má sedlo kruhovou kuželovou geometrii. V předkládaném projektu společnosti ABO valve je navrženo sedlo s eliptickou kuželovou geometrií, pro jehož výrobu bude použita speciální metoda přesného soustružení. Vytvořený eliptický kužel po řezu pod specifickým úhlem vytváří dokonale kruhovou těsnicí plochu na disku i na těle soupravy.
Další zásadní inovací je použití kov-kov sedla namísto běžných měkčích těsnicích materiálů (např. elastomerů nebo PTFE). Kovové sedlo je výrazně odolnější vůči vysokým teplotám, kryogenním podmínkám i chemické degradaci. Kombinace eliptické geometrie a kov-kov provedení proto představuje významný technologický posun oproti standardním motýlkovým klapkám.
Projekt tak představuje nezbytný mezičlánek mezi ukončeným experimentálním vývojem a plným vstupem na trh, s potenciálem posílit postavení ABO valve na globální úrovni. Díky důsledné realizaci VaV aktivit, zapojení odborného týmu a jasně definovaným krokům směrem k uvedení na trh může společnost získat významnou konkurenční výhodu a potvrdit svou roli inovátora v oblasti průmyslových armatur.

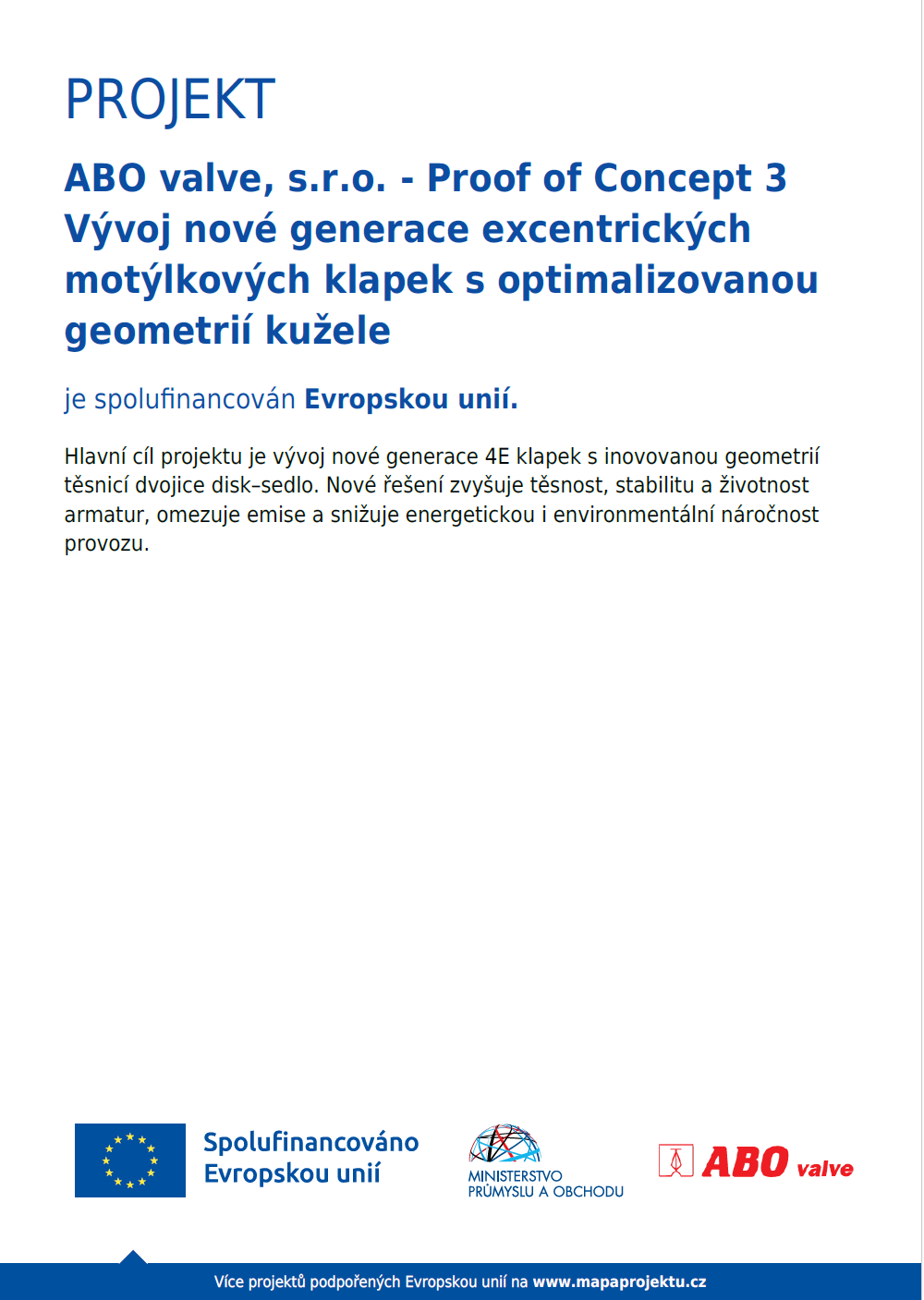

Projekt Vývoj nové generace excentrických motýlkových klapek s optimalizovanou geometrií kužele je spolufinancován Evropskou unií.
