Absperrklappe Serie 900

Standards
Dichtheitsprüfung:

EN 12266-1, Leckrate A

ISO 5208, Klasse A

API 598, Table 5

ANSI/FCI 70-2, Klasse VI

Baulänge:

EN 558, Grundreihe 20/13

ISO 5752, Reihe 20/13

API 609, Table 2

Flanschanschluss:

EN 1092-1

ASME B16.5

ASME B16.47

Kopfflansch:

EN ISO 5211

Design:

EN 593

ČSN EN 1074-1, 2

DVGW W 363-(P)

EN 13774
Typenkennzeichen
9

2

4

B

Ausführung des Gehäuses
B – Zwischenflanschgehäuse (WAFER)
T – Anflanschgehäuse (LUG)
U – Doppelflanschgehäuse mit kurzer Baulänge (ISO 5752, Grundreihe 20)
F – Doppelflanschgehäuse mit längerer Baulänge (ISO 5752, Grundreihe 13)
*auf Anfrage mit verschiedenen speziellen Schutzbeschichtungen versehen werden
(Rilsan/Halar/C4/C5 u.v.m.)

Material der Scheibe
1 – Aluminiumbronze 2.0975 (C95800)
2 – Edelstahl 1.4308 (CF8)
3 – Sphäroguss 0.7040 (GGG40)*
4 – Edelstahl 1.4408 (CF8M)*
5 – HASTELLOY
6 – Edelstahl 1.4539 (Uranus B6)
7 – Titan
*auf Wunsch mit speziellen Beschichtungen versehen werden (Rilsan/Halar)

Material der Dichtung
1 – NBR
2 – EPDM
3 – NBR Carboxyle (XNBR)
4 – VITON (FPM)
5 – Silikon Dampf (MVQ)
6 – Silikon (VMQ)
7 – Epichlorhydrin (ECO)
8 – HYPALON® (CSM)
9 – NBR 70-AG / NBR leitfähig
* andere Materialtypen auf Anfrage

Serienbezeichnung
Serie 900

Item	Name	Material
1	Gehäuse	Sphäroguss 0.7040 (GGG40) mit Epoxidbeschichtung Stahlguss 1.0446 (A216 WCB) Edelstahl 1.4408 (CF8M) Tieftemperaturstahl 1.1156 (LCC) Aluminium EN AC 4300 (C95500) Aluminiumbronze 2.0975 (C95800)
2	Material der Scheibe	1 – Aluminiumbronze 2.0975 (C95800) 2 – Edelstahl 1.4308 (CF8) 3 – Sphäroguss 0.7040 (GGG40) mit Epoxidbeschichtung 4 – Edelstahl 1.4408 (CF8M) 5 – HASTELLOY 6 – Edelstahl 1.4539 (Uranus B6) 7 – Titan
3	Manschette	1 – NBR 2 – EPDM 3 – NBR Carboxyl 4 – Viton Bio 5 – Silikon Dampf (MVQ) 6 – Silikon (MVQ) 7 – Epichlorohydrin 8 – HYPALON® (CSM) 9 – NBR 70-AG / NBR leitfähig
4	Welle	Edelstahl 1.4021 (AISI 420)
5	Achse	Edelstahl 1.4021 (AISI 420)
6	Buchse	Delrin (bis DN 300) / Messing (ab DN 350)
9	Dichtung	Klingersil C-440
10	Stopfen	Edelstahl A2
11	O-Ring Welle	NBR, EPDM, VITON ist möglich
12	O-Ring Bolzen	NBR, EPDM, VITON ist möglich
13	Sicherungsschraube	Edelstahl A2

Andere Materialausführungen auf Anfrage. Die Wahl des Manschetten- und Scheibenmaterials wird auf konkrete Anfrage empfohlen.

Grundlegende Abmessungen

abo-valve-centricke-klapky-rozmery-armatury

	DN	32/40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
Abmessungen der Klappe	A	136	146	154	163	173	193	205	234	270	310	325	365	375	485	565
	B	54	64	72	89	105	119	130	166	202	237	271	314	330	368	464
	C	33	43	46	46	52	56	56	60	68	78	78	102	114	127	154
	D	78	96	113	128	150	184	212	268	320	378	435	488	544	590	695
	E	110	115	129	174	204	234	255	319	396	465	509	590	610	682	810
Wellenende	F	25	25	25	25	25	25	25	25	30	30	36	36	80	80	80
	G	14	14	14	14	14	17	17	17	22	22	27	27	12	12	14
	H	-	-	-	-	-	-	-	-	-	-	-	-	Ø42	Ø42	Ø50
	O	-	-	.	-	-	-	-	-	-	-	-	-	37,1	37,1	44,5
Abmessungen des Flansches	I	50/70	50	50	50	50	70	70	70	102	102	125	140	140	140	165
	J	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4
	K	7	7	7	7	7	9	9	9	11	11	14	18	18	18	23
	L	-	70	70	70	70	-	-	-	-	-	-	-	175	175	210
	M	70	-	-	-	-	70	70	70	105	105	130	140	-	-	-
	N	8	8	8	8	8	12	12	14	17	17	17	21	22	27	27
Gewicht (kg)	Ver. B	1,9	2,7	3,2	3,7	4,7	6,7	8,4	13,3	22,0	29,3	46,4	69,8	83,0	112,0	216,0
Gewicht (kg)	Ver. T	2,3	3,0	3,7	4,8	6,1	9,2	10,2	15,3	28,4	41,2	62,0	96,3	130,0	149,0	288,0
Flansch ISO		F05/07	F05	F05	F05	F05	F07	F07	F07	F10	F10	F12	F14	F14	F14	F16

Die angegebenen Abmessungen sind in mm

Bedienoptionen

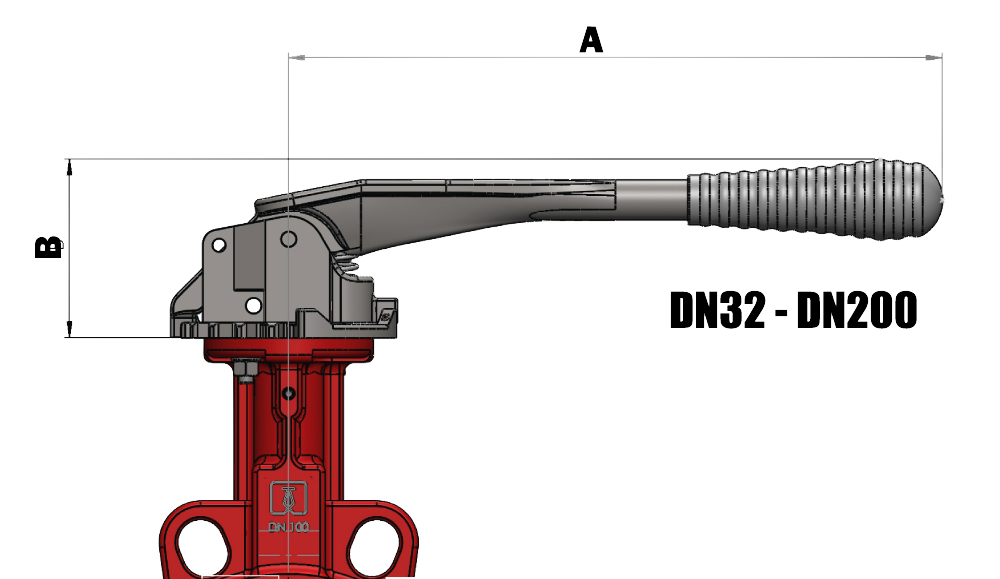

Handhebel

Für die manuelle Betätigung bieten wir einen Hebel aus Stahlguss, versehen mit geeigneter Beschichtung zur Steigerung der Korrosions-, Abrieb- und Stoßfestigkeit an. Aluminiumhebel in rostfreier Ausführung auf Anfrage.

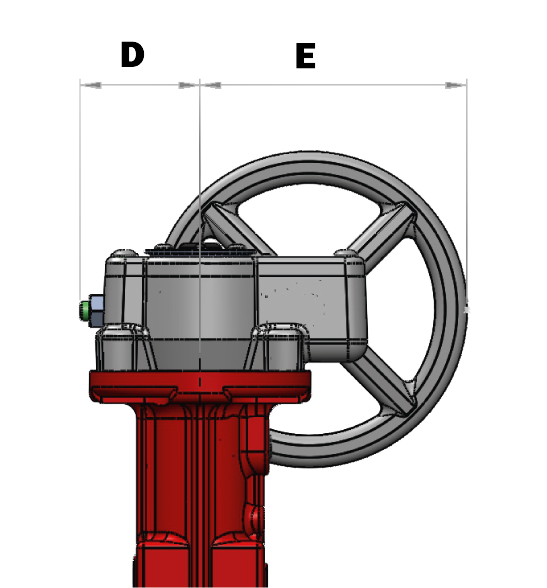

Schneckengetriebe mit Handrad

Der Deckel des Schaltgetriebes besteht aus Gusseisen mit geeigneter Beschichtung und Schutzart IP67. Zur Einstellung der Endlagen von Schneckengetrieben werden Anschlagschrauben verwendet. Die Getriebe können mit einem Verriegelungssystem mit Vorhängeschloss ausgestattet werden. Schneckengetriebe können (wie auch Handhebel) durch Endlagensensoren ergänzt werden.

DN	32/40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
PMAX 6 bar	8	11	15	20	38	55	70	100	160	235	480	750	1180	1380	2050
PMAX 10 bar	9	12	17	25	46	70	80	125	200	290	530	1200	1550	2050	2700
PMAX 16 bar	10	12	20	30	55	85	100	150	290	380	580	1650	2100	2700	3750

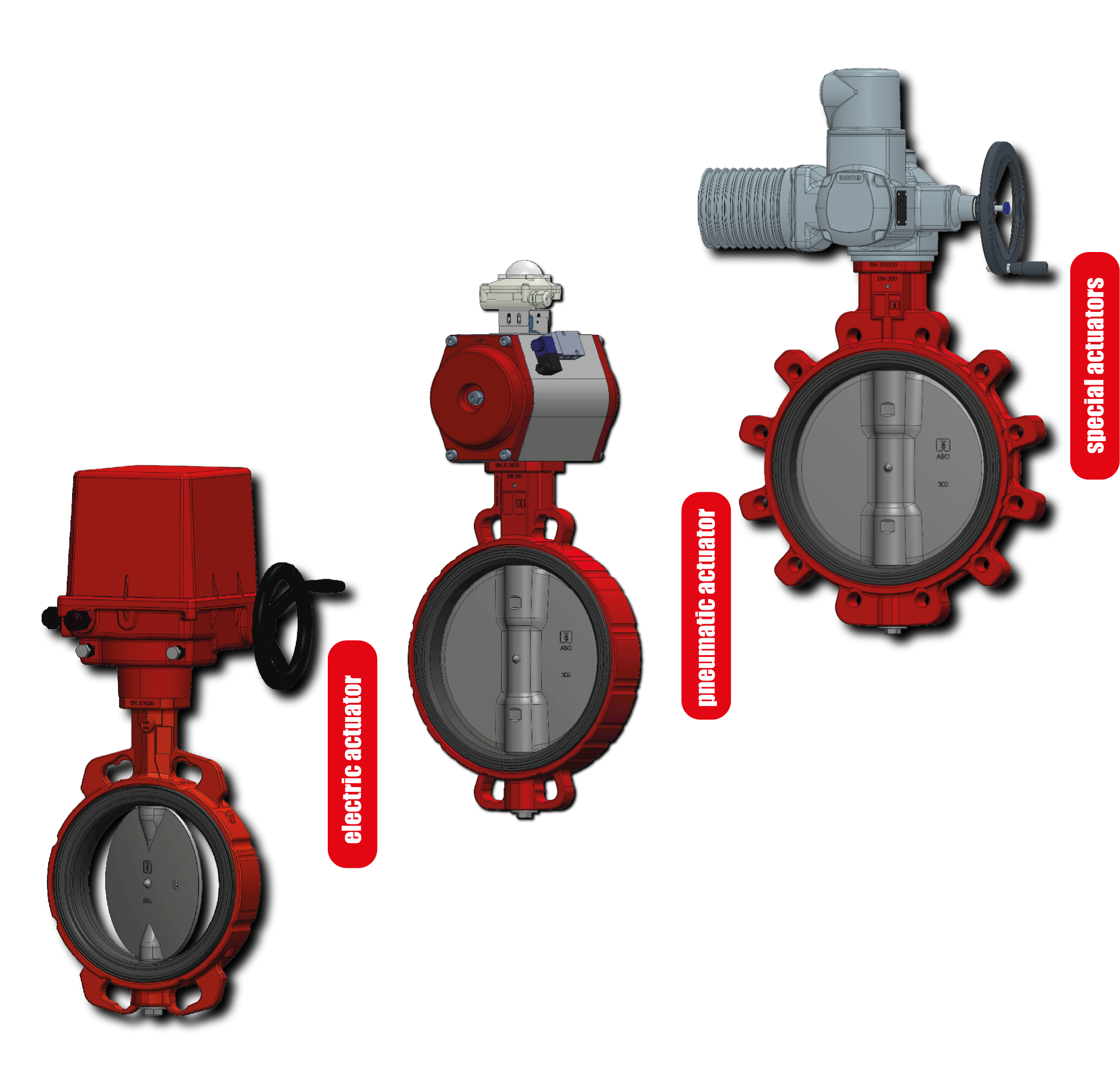

Die pneumatischen Antriebe

Serie 95 können in zwei Versionen auf Klappen montiert werden: einfachwirkend oder doppeltwirkend.

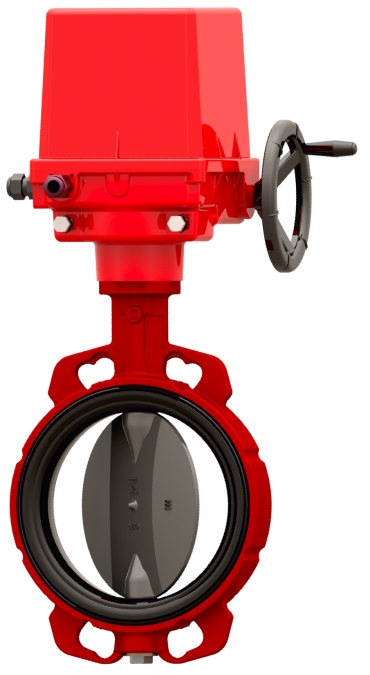

Die elektrischen Antriebe

Serie 97 sind als Vierteldrehantriebe ausgeführt (Quarter-Turn). Elektrische Antriebe können auf ABO-Klappen in den Versionen 24V, 230V und 400V installiert werden. Die Klappen können mit speziellen Antrieben der weltweit führenden Hersteller (Auma, Regada, Rotork, Bernard, Valpes, etc.) ausgerüstet werden.

Dateien zum Herunterladen

ABO Eurofins Certificatepdf128.78 KB

Broschüre

ABO-valve-Katalog-Serie-900-DEpdf11.08 MB

weitere Dateien zum Herunterladen
